一、SVG静止无功发生器技术原理

SVG是新一代静止无功发生器产品，是无功补偿领域最新技术的代表。SVG并联于电网中，相当于一个可控的无功电流源，其无功电流可以灵活控制，自动补偿系统所需的无功功率，国际上又称作静止补偿器（Static Compensator，简称STATCOM）。

SVG的基本原理是将电压源逆变器经过电抗器并联在电网上，通过调节逆变器交流侧输出电流的幅值和相位，迅速吸收或者发出所需的无功功率，实现快速动态无功调节的目的。作为有源型补偿装置，不仅可以跟踪补偿冲击型负载的冲击电流，而且对电压闪变有很好抑制作用。

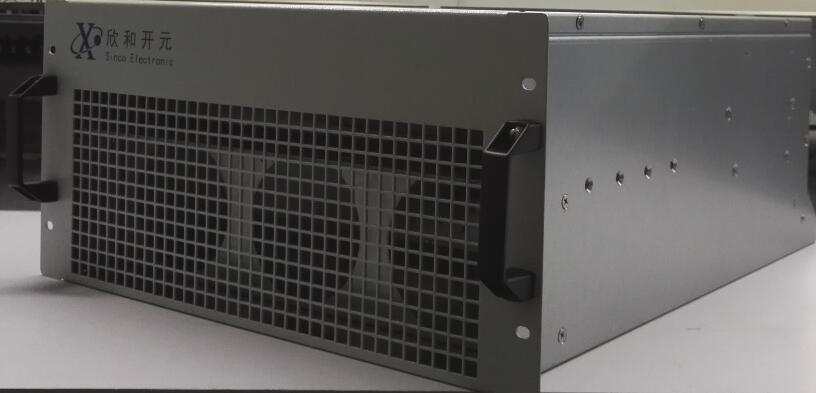

二、Sinco-SVG静止无功发生器技术特点

1)        SVG能快速对系统无功进行动态连续补偿，能补偿容性无功或者感性无功，并能在容性无功与感性无功之间实现快速切换；

2)        响应时间小于10ms，对电压闪变具有良好的抑制效果；

3)        可发出、吸收无功，避免了无功倒送的情况；

4)        能够解决负荷不平衡的问题；

5)        对系统谐波具有一定的补偿功能；

6)        输出无功电流不受母线电压的影响；

7)        具有恒功率因素、恒无功、恒电压补偿功能，用户可根据现场实际自由设置；

8)        可实现多模块并联运行，最大并联数32个；

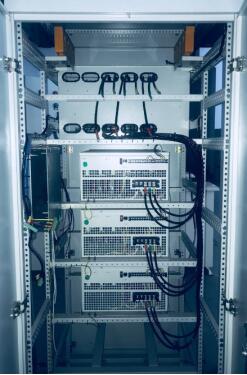

9)        采用模块式结构，可直接安装在开关柜内，也可单独组柜；

10)     可与LC、TSC联合补偿；

11)     提供数字通讯接口，可直接接入用户监控系统；

三、Sinco-SVG静止无功发生器组成

SVG由电压型逆变器及其控制器、直流电容器组、连接电抗器、交流接触器等辅助装置组成，

四、Sinco-SVG静止无功发生器性能指标

五、SVG选型

见公司样本

六、SVG应用

欣和开元提供SVG与FC、TSC等其它无功补偿方式混合使用的综合解决方案，广泛应用与新能源、地铁、医院、智能建筑等各行业。

光伏、风电行业：由于新能源发电的随机性，SVG可补偿功率因素，稳定电压，为当前光伏、风电发电行业并网标配。

地铁行业：地铁白天功率因数大约0.9左右，但夜晚功率因数只有0.3左右，SVG可准确地对地铁系统进行无功补偿，稳定了母线电压的同时也提高了功率因数，彻底地解决了无功倒送问题。

配电用电：配电电网中存在大量感性负荷，其自然功率因数较低，造成线路电压降增大，使用电设备的运行条件恶化，网络电力损耗增加；低功率因素同时也降低了输变电设备的供电能力及用电设备的出力。 SVG可对电网进行综合无功补偿，达到电力系统对其功率因数与电能质量的要求，同时自身也取得了节能降耗的巨大效益。
