产品特点
● 等电位过零技术，实现电压过零时导通，电流为零时切除，确保投入无冲击涌流、切除无过压；
● 选用优质大功率、高耐压（反向耐压1600V）可控硅模块，工作稳定可靠；
● 成熟稳定的抗干扰电流设计，确保开关长期稳定工作；
● 元件布局合理、结构设计紧凑，接线、安装方便，调试简单；
● 可适用于三相补偿或分相补偿回路，每相单独控制、单独触发，避免电磁干扰；
● 输入信号与开关光电隔离，抗干扰能力强，高 EMC 保护措施；
● 瞬态过电压抑制保护电路，缺相保护电路，温度保护机制。
● 模块化设计，良好的兼容性，方便与各种柜体安装匹配；
● 集成化的安装及优化的母线系统使安装更加简便，扩容方便；
● 标准化设计及制造，性能可靠；
● 检修方便，便于维护。
技术参数
项目 | 参数 |
额定电压 | 低压系统≤450V |
额定频率 | 50Hz |
控制容量 | 三相60kvar及以下，单相20kvar及以下 |
安装海拔 | ≤2000米 |
运行环境 | 温度-25℃～+45℃，相对湿度不超过90%，周围环境应有良好的通风条件 |
控制电压 | DC +12V |
控制电流 | 20mA |
投入涌流 | 小于2In |
使用寿命 | ≥100,000小时，免维护 |
投切时间 | ＜20ms |

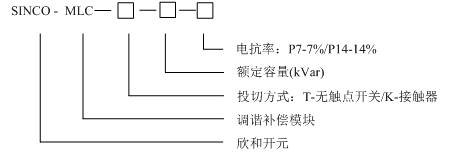

产品型号
产品选型
规格型号 | 容量（kVar） | 尺寸（mm*mm） | 投切 | 电抗率 |
SINCO-MLC-T-25-P7 | 25 | 735*440*350 | 无触点开关 | 7% |
SINCO-MLC-T-30-P7 | 30 | 735*440*350 | 无触点开关 | 7% |
SINCO-MLC-T-40-P7 | 40 | 735*440*350 | 无触点开关 | 7% |
SINCO-MLC-T-50-P7 | 50 | 785*525*350 | 无触点开关 | 7% |
SINCO-MLC-T-60-P7 | 60 | 785*525*350 | 无触点开关 | 7% |
SINCO-MLC-T-70-P7 | 70 | 785*525*350 | 无触点开关 | 7% |
SINCO-MLC-T-80-P7 | 80 | 785*525*350 | 无触点开关 | 7% |
SINCO-MLC-T-90-P7 | 90 | 785*525*350 | 无触点开关 | 7% |
SINCO-MLC-T-100-P7 | 100 | 785*525*350 | 无触点开关 | 7% |
SINCO-MLC-T-110-P7 | 110 | 785*525*350 | 无触点开关 | 7% |
备注：表中的电抗率为7%，电容器480V，其他电压等级和电抗率可参考。

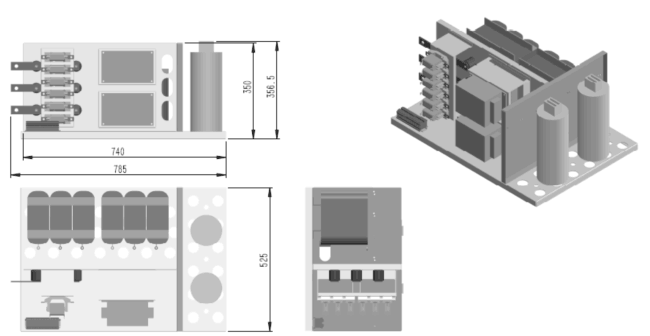

产品外形

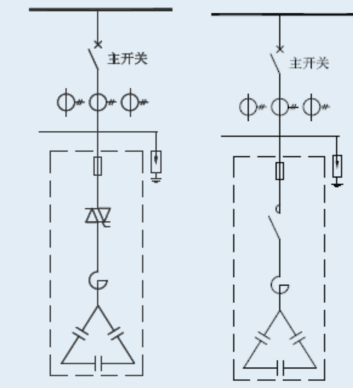

产品接线
