产品特点
补偿效果好，性能指标优异
● 可进行系统恒无功、恒功率因数、恒电压等多种综合模式,补偿后功率因数PF≥0.99；
● 具有快速的补偿能力，补偿电流响应时间≤5ms；
● 不平衡补偿功能，可实现系统三相电流不平衡度＜2%，避免变压器单相过载，提升有效使用容量；
● 谐波滤除功能，可滤波2 ～ 25次谐波，可设置补偿次数和补偿率;
模块化设计， 应用灵活方便
● 功率单元设计成独立的模块，模块均具备所有功能，可由中央控制器集中控制，也可不依赖中央控制器独立运行；
● 功率模块有多种容量规格，任意容量模块可组合并联运行，构成更大容量系统，以满足用户的现场实际需求；
● 低压静止无功发生器可与无源型谐波消除装置或与电容器投切无功补偿装置结合使用，提供整体容量，达到最佳性价比；
● 通过界面设定，可实现无功补偿、不平衡补偿及谐波补偿的任意排列组合形式，达到综合应用目的；
可靠性高
● 核心元器件均选用英飞凌等进口知名品牌，所有器件均严格测试筛选并老化，保障设备可靠运行；
● 能够承受10ms的2.5倍过载，同时可设定或最大100%限流输出，保证装置长期稳定运行；
● 具有系统过压、欠压保护、输出过流、过热保护、IGBT过流，控制电压系统故障等保护功能；
● 具备系统启动自诊断功能，严重故障时封锁装置脉冲，断开主继电器和充电继电器，装置可完全断电退出运行。
接口丰富，可扩展性强
● 多重监控形式，包括4.3英寸彩色触摸屏、7英寸彩色触摸屏及手机移动端操控系统，可为客户提供多重选择。
● 配置以太网、WIFI、RS485等传输接口，为实施智能型配电自动化、智能调度及能源管理充分预留了接口；
● 可以提供带+12V电源的11路输出接点控制无触点开关投切电容进行三相共补和分补；
● 提供三路独立RS485通讯接口，可控制若干智能电容器等具备通讯功能的补偿装置，具备优异的无功补偿容量扩展能力。
安装简单，维护方便
● 支持多种采样方式和控制方式，可选择系统侧采样和负载侧采样信号运行，也可受外部指令运行；
● 支持机架式安装，采用抽拉式结构安装于机柜内，也可采用壁挂式方案安装于机柜内或墙面；
● 所有运行状态和故障信息均可通过触摸屏或上位机界面显示查询，易于操作及故障判断；
产品型号
技术参数
类别 | 项目 | 参数 |
系统参数 | 额定补偿容量（kVar） | 35 50 75 100 120 |
| 额定输入电压（V） | 380V±20%，690V±20% |
电网频率 | 50/60Hz（范围：45Hz～62Hz） | |
可并联台数 | 不限 | |
整机效率 | ≥97.5% | |
电网结构 | 三相三线，三相四线 | |
电路拓扑 | 三电平 | |
性能指标 | 运行模式 | 无功补偿、不平衡补偿、谐波补偿，可任意配置功能组合和容量比例 |
| 补偿能力 | PF（功率因数）≥0.99、三相完全平衡 |
全响应时间 | ＜5ms | |
控制算法 | 快速FFT算法、瞬时无功算法 | |
开关频率 | 20kHz | |
冷却方式 | 强制风冷，可调速风机 | |
噪声指标 | ＜56dB | |
扩展能力 | 配置11路无源或12V电压控制接口，配置智能电容器控制接口 | |
通讯监控能力 | 通讯接口 | RS485，网口 |
| 通讯协议 | Modbus、TCP/IP |
模块显示界面 | LCD多功能触摸彩屏；LED指示灯 | |
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 | |
保护功能 | 过压保护、欠压保护、短路保护、过流保护、电源保护 | |
故障报警 | 有，最多报警记录500条 | |
监控 | 支持独立监控/支持集中监控 | |
机械特性 | 安装方式 | 壁挂式/机架式 |
| 尺寸（宽*深*高；mm） | 448×600×235 526×706×240 |
净重 | 18kg 35kg 36kg 48kg 52 kg | |
颜色 | 机架式前面盖为RAL7032，机身覆铝锌板原色；壁挂式为RAL7032 | |
环境要求 | 海拔高度 | ≤1500m，1500～4000m 之间，根据国标GB/T3859.2，每增加100m，功率降低1% |
| 运行温度 | -10℃ ~ +40℃ |
相对湿度 | 5％～95％，无凝露 | |
防护等级 | IP20，其余IP等级可定制 | |
相关资质及标准 | 资质认证 | 中国电科院试验报告 |
| 遵循标准 | 执行标准DL/T1216-2013《配电网静止同步补偿装置技术规范》 |
产品尺寸
安装类别 | 容量（kVar） | 尺寸（宽×深×高）mm | 外形参考 |

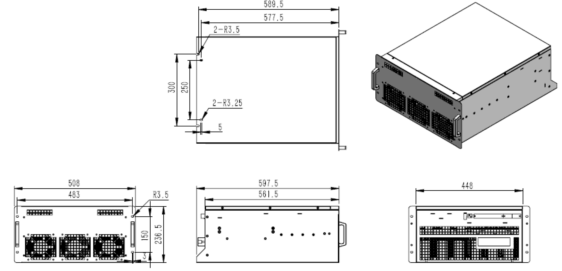

抽拉式 | 35,50,75 | 448×600×235 | 1 |

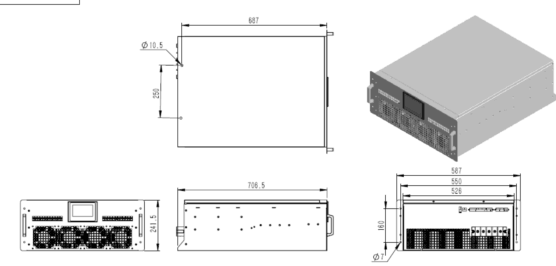

100,120 | 526×706×240 | 2 | |

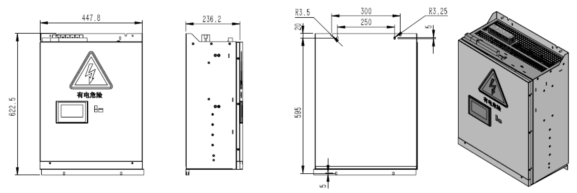

壁挂式 | 35,50,75 | 448×600×235 | 3 |

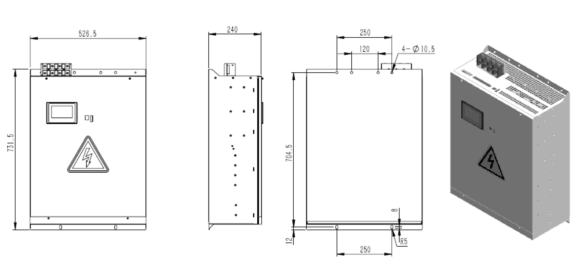

100,120 | 526×706×240 | 4 |
