产品特点
功能全面
● 谐波滤除功能，可滤波2 ～ 51次谐波，可设置补偿次数和补偿率；
● 无功补偿功能，即功率因数调整能力，可提供恒无功、恒功率因数、恒电压等补偿模式；
● 不平衡补偿功能，可实现系统三相电流平衡，避免变压器单相过载，提升有效使用容量；
性能优异
● 谐波滤波次数广、滤除率高，最高可滤除到51次谐波，对目标谐波的有效滤波能力达到97%；
● 具有快速的补偿能力，补偿电流响应时间≤5ms；
● 在容量范围内，最终达到PF ≥0.99、THDi＜5%、不平衡度＜2%的电能质量综合治理效果；
配置灵活
● 模块化设计，任意容量模块可组合并联运行，所有模块均具备所有功能并可独立运行；
● 在51次以内的所有谐波中任意选择同时滤除，并且可以设置每一种谐波的滤除比例；
● 通过界面设定，可实现谐波补偿、无功补偿、不平衡补偿的任意排列组合形式；
性能可靠
● 自动适应电网阻抗等特性，实时调整特定次数谐波补偿率，有效避免系统谐振；
● 能够承受10ms的2.5倍过载，同时可设定或最大100%限流输出，保证装置长期稳定运行；
● 具有系统过压、欠压保护、输出过流、过热保护，控制电压系统故障等保护功能；
接口丰富
● 多重监控形式，包括4.3英寸彩色触摸屏、7英寸彩色触摸屏及手机移动端操控系统，可为客户提供多重选择；
● 配置以太网、WIFI、RS485等传输接口，为实施智能型配电自动化、智能调度及能源管理充分预留了接口；
● 内部配置无触点电容器投切及智能电容器控制功能，具备优异的无功补偿容量扩展能力。

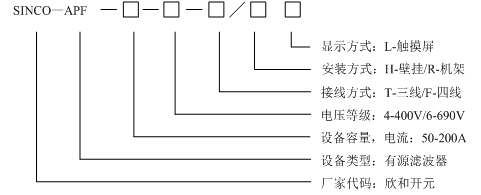

产品型号
技术参数
类别 | 项目 | 参数 |
系统参数 | 额定补偿电流（A） | 50 75 100 150 200 |
| 额定输入电压（V） | 380V±20%，690V±20% |
电网频率 | 50/60Hz（范围：45Hz～62Hz） | |
可并联台数 | 不限 | |
整机效率 | ≥97% | |
电网结构 | 三相三线，三相四线 | |
电路拓扑 | 三电平 | |
性能指标 | 运行模式 | 谐波补偿、无功补偿、不平衡补偿，可任意配置功能组合和容量比例 |
| 滤波范围 | 2 ～ 51次，补偿次数任意可选，补偿率任意可调 |
补偿能力 | THDi(电流畸变率)＜5%,PF（功率因数）≥0.99、三相完全平衡 | |
快速响应时间 | ＜50μs | |
全响应时间 | ＜5ms | |
控制算法 | FFT算法、智能FFT算法、瞬时无功算法 | |
开关频率 | 20kHz | |
冷却方式 | 强制风冷，可调速风机 | |
噪声指标 | ＜56dB | |
通讯监控能力 | 通讯接口 | RS485，网口 |
| 通讯协议 | 电总协议，Modbus协议、TCP/IP |
模块显示界面 | LCD多功能触摸彩屏；LED指示灯 | |
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 | |
保护功能 | 过压保护、欠压保护、短路保护、过流保护、电源保护 | |
故障报警 | 有，最多报警记录500条 | |
监控 | 支持独立监控/支持集中监控 | |
机械特性 | 安装方式 | 壁挂式/机架式 |
| 尺寸（宽*深*高；mm） | 448×600×235 526×706×240 |
净重 | 18kg 35kg 36kg 48kg 52 kg | |
颜色 | 机架式前面盖为RAL7032，机身覆铝锌板原色；壁挂式为RAL7032 | |
环境要求 | 海拔高度 | ≤1500m，1500～4000m 之间，根据国标GB/T3859.2，每增加100m，功率降低1% |
| 运行温度 | -10℃ ~ +40℃ |
相对湿度 | 5％～95％，无凝露 | |
防护等级 | IP20，其余IP等级可定制 | |
相关资质及标准 | 资质认证 | 中国电科院试验报告、国家电控配电设备质量监督中心型式试验报告 |
| 遵循标准 | IEEE519、IEC 61000-3-6，ER G5/4 |
产品尺寸
安装类别 | 容量（A） | 尺寸（宽×深×高）mm | 外形参考 |

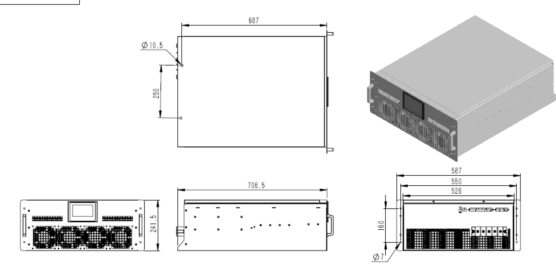

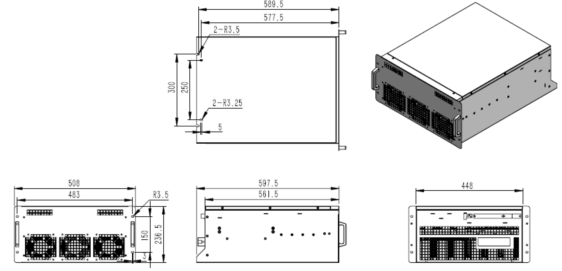

抽拉式 | 50,75,100 | 448×600×235 | 1 |
150,200 | 526×706×240 | 2 | |

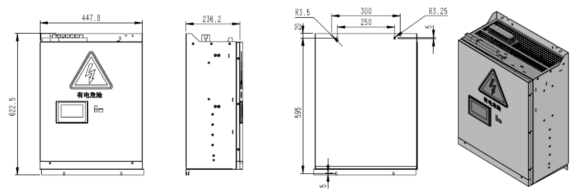

壁挂式 | 50,75,100 | 448×600×235 | 3 |

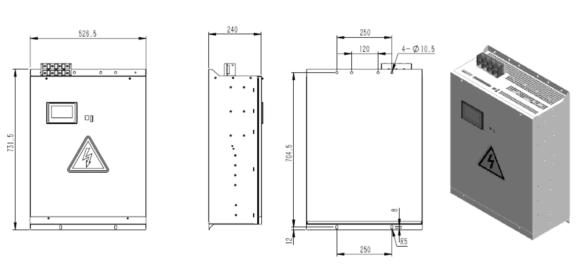

150,200 | 526×706×240 | 4 |
