产品特点
补偿效果好
无功功率在-1～1之间连续调节，可滤除2～25次谐波，可实现系统三相电流不平衡度＜5%；
响应速度快
具有快速的补偿能力，补偿电流响应时间≤5ms；
模块化设计
功率模块有多种容量规格，任意容量模块可组合并联运行，构成更大容量系统，以满足用户的现场实际需求
应用灵活
通过界面设定，可实现无功补偿、不平衡补偿及谐波补偿的任意功能组合和任意容量比例，实现最佳补偿效果；
可靠性高
系统采用模块化并联安装，每个模块具备系统启动自诊断功能，故障模块可完全断电退出，装置可正常运行；
保护全面
具备系统级、模块级及元件级三层保护，其中模块具有系统过压、欠压保护、输出过流、过热保护等20余种保护功能
安装简单
功率单元设计成独立的模块，模块均具备所有功能，可由中央控制器集中控制，也可不依赖中央控制器独立运行
维护方便
多重监控形式，包括模块触摸屏、装置触摸屏及手机移动端操控系统，所有运行状态和故障信息均可通过触摸屏或上位机界面显示查询，易于操作及故障判断。

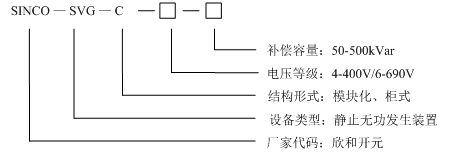

产品型号
技术参数
项目 | 参数 |
额定补偿容量（kvar） | 50～500 kvar |
额定输入电压（V） | 380V±20%，690V±20% |
电网频率 | 50/60Hz（范围：45Hz～62Hz） |
可并联台数 | 单柜可配置5个模块，最大容量为500kvar |
电网结构 | 三相三线，三相四线 |
电路拓扑 | 三电平 |
运行模式 | 无功补偿、不平衡补偿、谐波补偿，可参数配置功能模式和容量比例 |
补偿能力 | PF（功率因数）≥0.99、三相完全平衡 |
全响应时间 | ＜10ms |
控制算法 | 快速FFT算法、瞬时无功算法 |
开关频率 | 20kHz |
冷却方式 | 强制风冷，柜顶安装风机 |
通讯接口 | RS485，网口 |
通讯协议 | Modbus、TCP/IP |
显示界面 | 7寸多功能触摸屏 |
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 |
保护功能 | 过压保护、欠压保护、短路保护、过流保护、电源保护 |
故障报警 | 有，最多报警记录500条 |
监控 | 支持独立监控/支持集中监控 |
安装方式 | 部件模块化，抽拉式安装 |
尺寸（W×D×H）mm | 600×800×2200/800×800×2200/800×1000×2200/1000×1000×2200可选 |
海拔高度 | ≤1500m，1500～4000m 之间，每增加100m，功率降低1% |
运行温度 | -10℃ ~ +40℃ |
相对湿度 | 5％～95％，无凝露 |

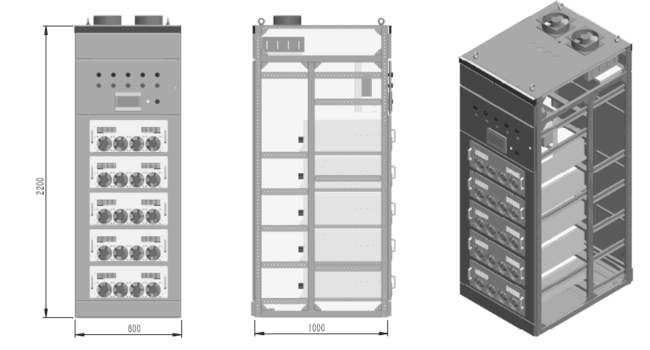

产品外形
设计上图

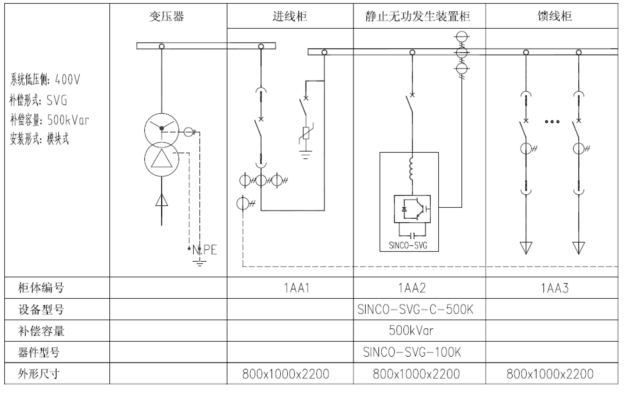

方案配置
方案说明：
1）确定变压器或负载总容量，初步按总容量的30%比例估算出无功补偿容量；
2）根据补偿容量选择SVG模块规格和数量，SVG模块容量有100Kvar,75kvar和50kvar规格，模块可并联使用扩展系统容量；
3）采用单模块或总控制器方式时，采样电流互感器可安装于系统侧或负载侧，采用多模块并联方式，采样电流互感器需安装于负载侧；
4）需要治理谐波或三相不平衡等电能质量问题，需要根据实际数据核算SVG装置的输出容量；
5）柜体尺寸推荐选用800×1000×2200mm，单台柜体可以安装5台SVG模块，最大输出容量为500kVar；
6）可根据实际需求制作600×800×2200、800×800×2200柜体或其他尺寸柜体。
推荐配置：
变压器容量 （KVA） | 二次侧电压 （kV） | 30%参考补偿容量 （kVar） | SVG配置容量 （kVar） | 模块配置推荐 （kVar） | 柜体尺寸 W×D×H（mm） |
630 | 0.4 | 189 | 200 | 100+100 | 800(1000)×1000×2200 |
800 | 0.4 | 240 | 250 | 100×2+50 | 800(1000)×1000×2200 |
1000 | 0.4 | 300 | 300 | 100×3 | 800(1000)×1000×2200 |
1250 | 0.4 | 375 | 400 | 100×4 | 800(1000)×1000×2200 |
1600 | 0.4 | 480 | 500 | 100×5 | 800(1000)×1000×2200 |
2000 | 0.4 | 600 | 600 | 100×3+100×3 | 800(1000)×1000×2200(主+辅) |
