产品特点
补偿效果好
无功功率在-1～1之间连续调节，可滤除2～25次谐波，可实现系统三相电流不平衡度＜5%；
性价比高
装置结合静止无功发生模块的优异性能和动态无源模块的成本优势，使系统具有最优的性价比；
模块化设计
各种部件均采用统一接口的模块化设计，采用不同容量规格及不同功能模式的模块组合，以满足用户的现场实际需求；
应用灵活
通过界面设定，可实现无功补偿、不平衡补偿及谐波补偿的任意功能组合和任意容量比例，实现最佳补偿效果；
可靠性高
系统采用模块化并联安装，每个模块具备系统启动自诊断功能，故障模块可完全断电退出，装置可正常运行；
保护全面
具备系统级、模块级及元件级三层保护，其中模块具有系统过压、欠压保护、输出过流、过热保护等20余种保护功能
安装简单
功率单元设计成独立的模块，模块均具备所有功能，可由中央控制器集中控制，也可不依赖中央控制器独立运行
维护方便
多重监控形式，包括模块触摸屏、装置触摸屏及手机移动端操控系统，所有运行状态和故障信息均可通过触摸屏或上位机界面显示查询，易于操作及故障判断。

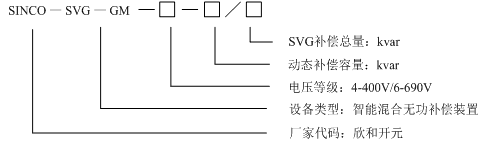

产品型号
技术参数
项目 | 参数 |
额定补偿容量（kvar） | 50～430 kvar |
SVG补偿容量（kvar） | 50,75,100 kvar |
TSC补偿容量（kvar） | 40～330 kvar |
额定输入电压（V） | 380V±20%，690V±20% |
电网频率 | 50/60Hz（范围：45Hz～62Hz） |
可并联台数 | 单柜可配置4个模块，其中1个SVG模块，3个MLC模块 |
电网结构 | 三相三线，三相四线 |
电路拓扑 | 三电平 |
运行模式 | 无功补偿、不平衡补偿、谐波补偿，可参数配置功能模式和容量比例 |
补偿能力 | PF（功率因数）≥0.99、三相完全平衡 |
响应时间 | ＜10ms |
控制算法 | 快速FFT算法、瞬时无功算法 |
开关频率 | 20kHz |
冷却方式 | 强制风冷，柜顶安装风机 |
通讯接口 | RS485，网口 |
通讯协议 | Modbus、TCP/IP |
显示界面 | 7寸多功能触摸屏 |
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 |
保护功能 | 过压保护、欠压保护、短路保护、过流保护、电源保护 |
故障报警 | 有，最多报警记录500条 |
监控 | 支持独立监控/支持集中监控 |
安装方式 | 部件模块化，抽拉式安装 |
尺寸（W×D×H）mm | 600×800×2200/800×800×2200/800×1000×2200/1000×1000×2200可选 |
海拔高度 | ≤1500m，1500～4000m 之间，每增加100m，功率降低1% |
运行温度 | -10℃ ~ +40℃ |
相对湿度 | 5％～95％，无凝露 |

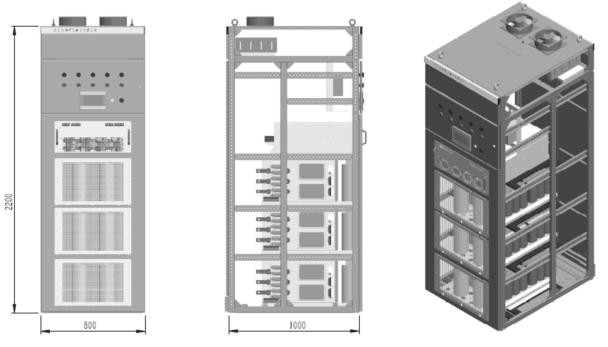

产品外形

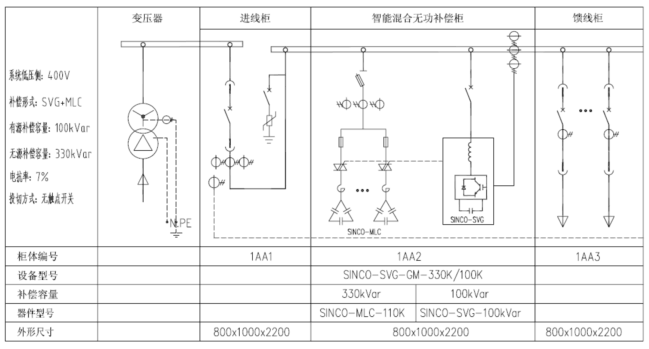

设计上图
