产品特点
配置灵活
● 装置可采用SVG模块、APF模块等多种组合方式，完成不同现场电能质量治理需求；
● 无功补偿部分可由SVG模块进行自动跟踪智能补偿，谐波部分由APF模块可以补偿不同阶次的谐波并按用户设定的滤波率进行滤波补偿；
性能优异
● 具有快速的补偿能力，补偿电流响应时间≤5ms；
● 在容量范围内，最终达到PF ≥0.99、THDi＜5%、不平衡度＜2%的电能质量综合治理效果；
安装方便
●均采用独特的模块化结构设计，结构紧凑，独特散热通道使散热效果好，实现了标准化生产，使安装、接线及维护更简单方便；
● 任意容量模块可组合并联运行，所有模块均具备所有功能并可独立运行；
性能可靠
● 自动适应电网阻抗等特性，实时调整特定次数谐波补偿率，有效避免系统谐振；
● 具有系统过压、欠压保护、输出过流、过热保护，控制电压系统故障等保护功能；
接口丰富
● 配置彩色触摸屏及手机移动端操控系统，所有运行状态和故障信息均可通过界面显示查询，易于操作及故障判断；
● 配置以太网、WIFI、RS485等传输接口，支持多种通讯协议；

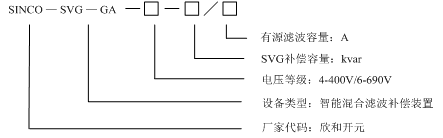

产品型号
技术参数
项目 | 参数 |
有源滤波容量（A） | 50～750A，根据实际需求组合配置 |
无功补偿容量（kvar） | 50～500kvar，根据实际需求组合配置 |
额定输入电压（V） | 380V±20%，690V±20% |
电网频率 | 50/60Hz（范围：45Hz～62Hz） |
可并联台数 | 总量≤20个，单柜可安装5个模块 |
整机效率 | ≥97% |
电网结构 | 三相三线，三相四线 |
电路拓扑 | 三电平 |
运行模式 | 谐波补偿、无功补偿、不平衡补偿，可任意配置功能组合和容量比例 |
滤波范围 | 2 ～ 51次，补偿次数任意可选，补偿率任意可调 |
补偿能力 | THDi(电流畸变率)＜5%,PF（功率因数）≥0.99、三相完全平衡 |
快速响应时间 | ＜50μs |
全响应时间 | ＜5ms |
控制算法 | FFT算法、智能FFT算法、瞬时无功算法 |
开关频率 | 20kHz |
冷却方式 | 强制风冷，模块内部和柜顶安装风机 |
通讯接口 | RS485，网口 |
通讯协议 | 电总协议，Modbus协议、TCP/IP |
模块显示界面 | 7寸多功能触摸屏 |
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 |
保护功能 | 过压保护、欠压保护、短路保护、过流保护、电源保护 |
故障报警 | 有，最多报警记录500条 |
监控 | 支持独立监控/支持集中监控 |
结构方式 | 部件模块化，抽拉式安装 |
尺寸（宽*深*高；mm³） | 600×800×2200/800×800×2200/800×1000×2200/1000×1000×220可选 |
海拔高度 | ≤1500m，1500～4000m 之间，每增加100m，功率降低1% |
运行温度 | -10℃ ~ +40℃ |
相对湿度 | 5％～95％，无凝露 |

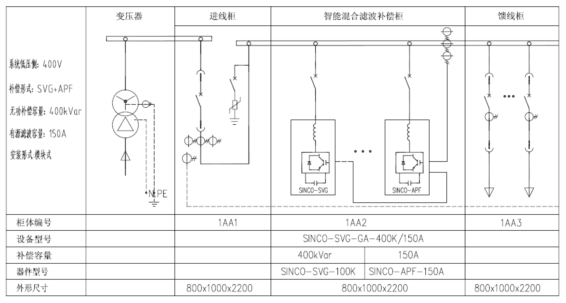

设计上图
