产品特点
功能全面
● 谐波滤除功能，可滤波2 ～ 51次谐波，可设置补偿次数和补偿率；
● 无功补偿功能，即功率因数调整能力，可提供恒无功、恒功率因数、恒电压等补偿模式；
● 不平衡补偿功能，可实现系统三相电流平衡，避免变压器单相过载，提升有效使用容量；
性能优异
● 谐波滤波次数广、滤除率高，最高可滤除到51次谐波，对目标谐波的有效滤波能力达到97%；
● 具有快速的补偿能力，补偿电流响应时间≤5ms；
● 在容量范围内，最终达到PF ≥0.99、THDi＜5%、不平衡度＜2%的电能质量综合治理效果；
模块化设计
● 功率单元设计成独立的模块，模块均具备所有功能，任意容量模块可组合并联运行；
● 功率模块有多种容量规格，任意容量模块可组合并联运行，构成更大容量系统，以满足用户的现场实际需求；
配置灵活
● 在51次以内的所有谐波中任意选择同时滤除，并且可以设置每一种谐波的滤除比例；
● 通过界面设定，可实现谐波补偿、无功补偿、不平衡补偿的任意排列组合形式；
性能可靠
● 自动适应电网阻抗等特性，实时调整特定次数谐波补偿率，有效避免系统谐振；
● 能够承受10ms的2.5倍过载，同时可设定或最大100%限流输出，保证装置长期稳定运行；
● 具有系统过压、欠压保护、输出过流、过热保护，控制电压系统故障等保护功能；
接口丰富
● 多重监控形式，包括4.3英寸彩色触摸屏、7英寸彩色触摸屏及手机移动端操控系统，可为客户提供多重选择；
● 配置以太网、WIFI、RS485等传输接口，为实施智能型配电自动化、智能调度及能源管理充分预留了接口；

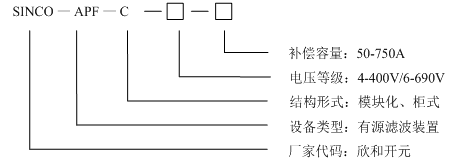

产品型号
技术参数
项目 | 参数 |
额定补偿电流（A） | 50～750A |
额定输入电压（V） | 380V±20%，690V±20% |
电网频率 | 50/60Hz（范围：45Hz～62Hz） |
可并联台数 | 总量≤20个，单柜可安装5个模块 |
整机效率 | ≥97% |
电网结构 | 三相三线，三相四线 |
电路拓扑 | 三电平 |
运行模式 | 谐波补偿、无功补偿、不平衡补偿，可任意配置功能组合和容量比例 |
滤波范围 | 2 ～ 51次，补偿次数任意可选，补偿率任意可调 |
补偿能力 | THDi(电流畸变率)＜5%,PF（功率因数）≥0.99、三相完全平衡 |
快速响应时间 | ＜50μs |
全响应时间 | ＜5ms |
控制算法 | FFT算法、智能FFT算法、瞬时无功算法 |
开关频率 | 20kHz |
冷却方式 | 强制风冷，模块内部及柜顶安装风机 |
通讯接口 | RS485，网口 |
通讯协议 | 电总协议，Modbus协议、TCP/IP |
显示界面 | 7寸多功能触摸屏 |
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 |
保护功能 | 过压保护、欠压保护、短路保护、过流保护、电源保护 |
故障报警 | 有，最多报警记录500条 |
监控 | 支持独立监控/支持集中监控 |
安装方式 | 部件模块化，抽拉式安装 |
尺寸（宽*深*高；mm） | 600×800×2200/800×800×2200/800×1000×2200/1000×1000×220可选 |
海拔高度 | ≤1500m，1500～4000m 之间，根据国标GB/T3859.2，每增加100m，功率降低1% |
运行温度 | -10℃ ~ +40℃ |
相对湿度 | 5％～95％，无凝露 |

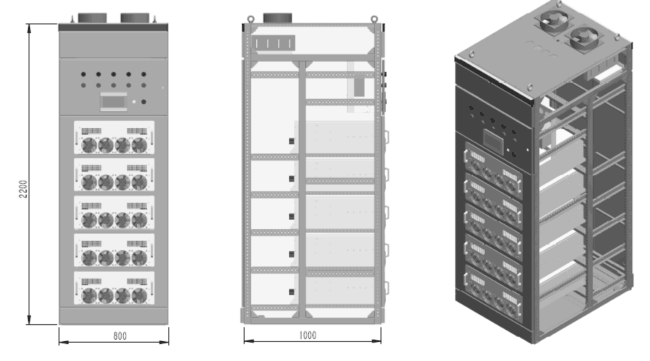

外形尺寸
设计上图
方案配置
方案说明：
1）为提高系统扩容或调整灵活性，建议采用模块化APF产品，并在柜体处预留一定安装空间；
2）需获得谐波源的谐波电流值，对于新建项目，根据经验值估算谐波电流，对于改造项目，通过专用设备实测谐波电流；
3）估算方法：
Ih=K*In*(THDi/开根号1+THDi平方)In:设备的额定电流 K负荷率 THDi 负载电流畸变率；
变压器负荷率按照75%估算；
办公、学校、酒店、公共建筑等单相负载较大的场所按照THDi=15%估算；
医疗、通信、化工、制药、纺织、机械、造纸、汽车、港口等工业谐波污染较重的场所按照THDi=20%估算；
冶金等行业谐波严重污染场合需测量确定；
实例：1台1000KVA变压器，负荷率75%，其负载电流畸变率THDi=20%
估算谐波源电流Ih=0.75*1000*1000/(1.732*400)*0.2/(开根号1+0.2平方)=212A
4）根据谐波电流值，考虑一定冗余量，按照其1.2-1.3的倍数选择APF的规格和数量
5）根据补偿容量选择APF模块规格和数量，APF模块容量有150A、100A和75A等规格，模块可并联使用扩展系统容量；
6）采用单模块或总控制器方式时，采样电流互感器可安装于系统侧或负载侧，采用多模块并联方式，采样电流互感器需安装于负载侧；
7）柜体尺寸推荐选用800×1000×2200mm，单台柜体可以安装5台APF模块，最大输出容量为750A；
8）可根据实际需求制作600×800×2200、800×800×2200柜体或其他尺寸柜体。
推荐配置：
变压器容量（KVA） | 有源滤波容量（A） （商业、办公等场所） | 有源滤波容量（A） （医院、通信、工业等场所） | 尺寸 WDH |
315 | （60）75 | （80）75 | 800×1000×2200 |
400 | （76）75 | （101）100 | 800×1000×2200 |
500 | （96）100 | （127）150 | 800×1000×2200 |
630 | （121）150 | （160）150 | 800×1000×2200 |
800 | （153）150 | （203）100*2 | 800×1000×2200 |
1000 | （192）100*2 | （254）100+150 | 800×1000×2200 |
1250 | （240）100+150 | （318）150*2 | 800×1000×2200 |
1600 | （307）150*2 | （407）100*4 | 800×1000×2200 |
2000 | （384）100*4 | （509）100*5 | 800×1000×2200 |
