产品特点
性能优异
● 无触点开关快速响应，全数字化控制，投切时间短，实现实时补偿，响应时间≤20ms；
● 全部实现三相及单相混合补偿，更有效的补偿系统三相不平衡度；
● 智能监控终端实时监测，最大限度的满足用户的无功补偿需求；
配置灵活
● 合理选择电抗器，可部分吸收3、5、7次谐波，有效提高系统电能质量；
● 自动化程度高，具备自动、手动模式，方便用户现场操作；
● 容量可根据模块型号和并联数量确定，配置范围广；
性能可靠
● 采用先进的大功率晶闸管进行过零、无涌流投切，最大限度延长电容器使用寿命；
● 智能控制器、晶闸管开关、电抗器以及电容器具备多重保护，抗干扰能力强，能安全、长时间可靠工作；
● 装置具有系统过压、欠压保护、输出过流、缺相、晶闸管短路、风机故障等保护功能；
接口丰富
● 多重监控形式，包括4.3英寸彩色触摸屏、7英寸彩色触摸屏及手机移动端操控系统，可为客户提供多重选择；
● 配置以太网、WIFI、RS485等传输接口，为实施智能型配电自动化、智能调度及能源管理充分预留了接口；
● 内部配置无触点电容器投切及智能电容器控制功能，具备优异的无功补偿容量扩展能力。
产品型号
技术参数
项目 | 参数 |
额定补偿容量（A） | 100～240kvar |
额定输入电压（V） | 380V±20% |
电网频率 | 50/60Hz（范围：45Hz～62Hz） |
可并联台数 | 不限 |
整机效率 | ≥97% |
电网结构 | 三相三线，三相四线 |
控制算法 | 瞬时无功算法 |
冷却方式 | 强制风冷，可调速风机 |
噪声指标 | ＜56dB |
通讯接口 | RS485 |
通讯协议 | 电总协议，Modbus协议 |
模块显示界面 | LCD多功能显示器；LED指示灯 |
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 |
保护功能 | 过压保护、欠压保护、短路保护、过流保护 |
故障报警 | 有，最多报警记录100条 |
监控 | 支持独立监控/支持集中监控 |
安装方式 | 控制器及无源部件采用模块式或机架式安装 |
尺寸（宽*深*高；mm³） | 600×800×2200/800×800×2200/800×1000×2200/1000×1000×220可选 |
海拔高度 | ≤1500m，1500～4000m 之间，根据国标GB/T3859.2，每增加100m，功率降低1% |
运行温度 | -10℃ ~ +40℃ |
相对湿度 | 5％～95％，无凝露 |

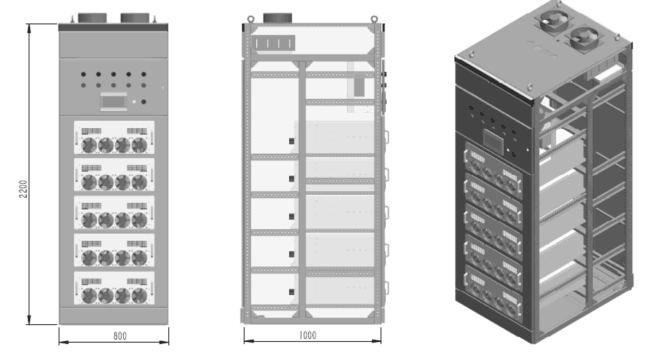

产品外形

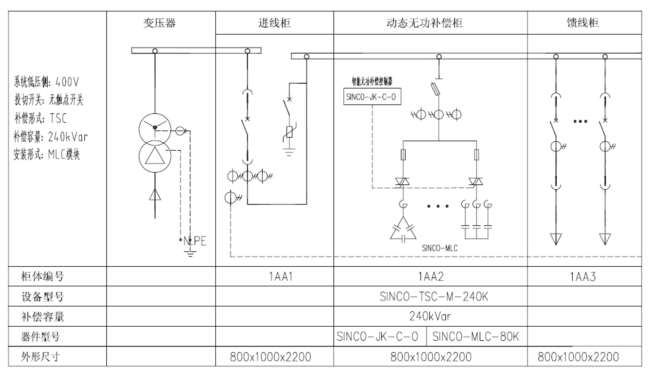

设计上图
