产品功能
1）响应特性：双向、连续、动态补偿，响应时间<10ms；
2）不平衡治理：精确调整系统三相电流，可补偿基波负序电流和零序电流，治理后电流不平衡度<3%；
3）谐波治理：滤波功能，2-25次谐波补偿能力，治理谐波污染；
4）电压调节：稳定系统电压，控制电压幅度到额定电压的±10%以内；
5) 功率因数：台区无功精细在线补偿，提高台区线路功率因素达0.95以上；
6）扩展接口：具有RS-485、WIFI及以太网等接口，能接入物联网、通信网与互联网多层网络结构；
7）智能管理：使用统一数据采集与集中监控，实时完成台区电能质量、动态环境等数据信息化管理和治理装置的遥信、遥测、遥控功能。
产品特点
配置灵活，性价比高
● 可实现无功补偿、不平衡补偿、谐波补偿的任意排列组合形式，进行综合电能质量治理；
● 可采用动态补偿+静态补偿的混合补偿方式，高性能组件与传统低成本组件有效结合，其产品性价比高；
● 可采用有源补偿件和换相开关的协调控制，能同时解决线路末端及台区侧的不平衡，又能具备无功补偿等功能；
性能可靠、经济节能
● 核心器件均采用知名品牌，确保产品的使用寿命；
● 通过待机阀值及启停时间段设置，可有效降低自身运行损耗；
● 控制器件与发热元件分层放置，散热性能优越且维护量少；
● 可设定或最大100%限流输出，具有系统过压、欠压保护、输出过流、过热保护，控制电压系统故障等保护功能；
安装简单、维护便捷
● 采用户外柜体，内部模块化安装方式，功能模式可自由组合，同时现场安装及接线简便；
● 多重监控形式，包括4.3英寸彩色触摸屏及手机移动端操控系统，可为客户提供多重选择；
● 对客户可提供售前、售后、方案设计等一站式服务，可通过手机、移动终端机远程全天实现产品状态监测及调试；，
接口丰富、管理方便
● 配置以太网、RS485等传输接口，可扩展WIFI、GPRS接口；
● 为实施智能型配电自动化、智能调度及能源管理充分预留了接口，可接入公用电网的用户侧分布式监测与控制；
技术参数
类别 | 项目 | 参数 | |||
系统参数 | 补偿容量（kVar） | 50 | 75 | 100 | 150 |
| 额定输入电压（V） | 380V±20% | |||
电网频率 | 50/60Hz（范围：45Hz～62Hz） | ||||
可扩展模式 | SVG模块并联；SVG模块+电容器；SVG模块+换相开关；SVG模块+线路调压装置； | ||||
整机效率 | ≥97% | ||||
电网结构 | 三相三线，三相四线 | ||||
电路拓扑 | 三电平 | ||||
性能指标 | 运行模式 | 无功补偿、不平衡补偿、谐波补偿，可任意配置功能组合和容量比例 | |||
| 三相不平衡 | 三相平衡度＜3% | |||
功率因数 | -1～1可调 | ||||
响应时间 | ＜10ms | ||||
开关频率 | 20kHz | ||||
冷却方式 | 强制风冷，可调速风机 | ||||
噪声指标 | ＜56dB | ||||
通讯监控能力 | 通讯接口 | RS485，网口 | |||
| 通讯协议 | 电总协议，Modbus协议、TCP/IP | |||
模块显示界面 | LCD多功能触摸彩屏；LED指示灯 | ||||
PC端软件 | 所有状态和波形可显示，所有参数可直接通过PC设置 | ||||
保护功能 | 过压保护、欠压保护、短路保护、过流保护、电源保护 | ||||
故障报警 | 有，最多报警记录500条 | ||||
监控 | 支持独立监控/支持集中监控 | ||||
机械特性 | 安装方式 | 户外落地式、柱上式（H杆/F杆） | |||
| 尺寸（宽*深*高；mm） | 670*300*1050 800*300*1050 670*600*1050 | |||
净重 | 50kg 60kg 80kg | ||||
材质 | 不锈钢户外柜体 | ||||
环境要求 | 海拔高度 | ≤1500m，1500～4000m 之间，根据国标GB/T3859.2，每增加100m，功率降低1% | |||
| 运行温度 | -10℃ ~ +45℃ | |||
防护等级 | IP44 | ||||
资质及标准 | 资质认证 | 中国电科院试验报告 | |||
| 遵循标准 | IEEE519、IEC 61000-3-6，ER G5/4 | |||

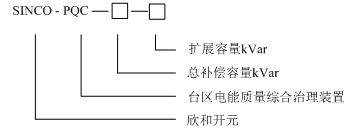

产品型号

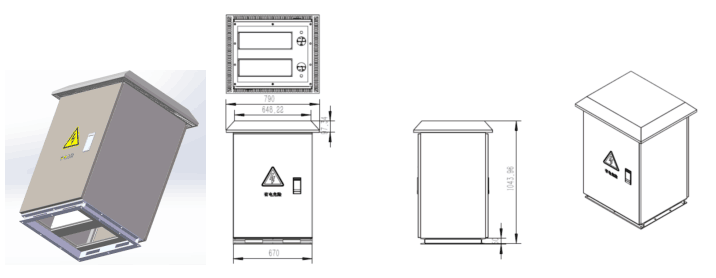

产品尺寸

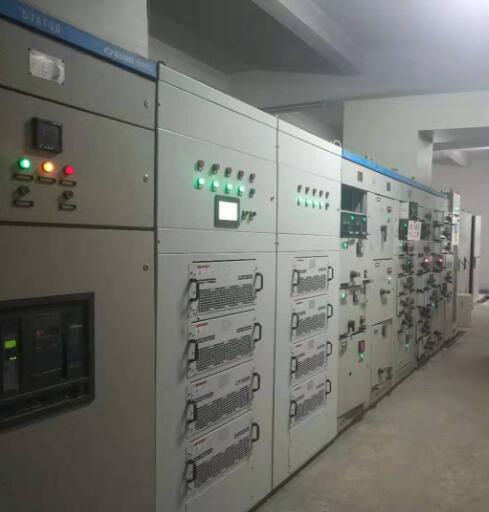

产品组合应用
SVG+ 电容器方式
● SVG 直接对电容器进行控制，真正达到线性补偿的效果；
● 控制策略多样化，可配置共补电容、分补电容以及相间跨接补偿电容；
● 不平衡模式下，采用先相间跨接补偿电容粗调，后SVG 微调的方式，实现了整机最小功耗输出；
● 采用循环投切电容器的控制策略，延长电容器的使用寿命；
● 相对于纯SVG 补偿模式，同等容量“SVG+ 电容器”模式性价比更高；
●多目标参数协调控制，以电压、功率因数、无功补偿等参数为综合判定依据，无投切震荡、无补偿呆滞区间；
SVG+ 换相开关方式
● SVG 直接对换相开关进行控制，采用换相开关粗调，SVG 微调的模式，达到不平衡线性补偿的效果；
● SVG 产生的功耗与换相开关降低的线路损耗相互抵消，解决了使用SVG 增加线损的诟病；
● 既能解决线路上的不平衡，又能实时满足对三相不平衡考核指标的要求；
● 同时具备无功补偿和谐波治理的功能，综合解决台区配变电能质量问题；
● 缓解末端线路低电压问题，同时延缓线路老化；
方案配置
变压器容量（KVA） | 二次侧电压（kV） | 二次侧额定电流（A） | 需补偿平衡电流（A） | 选配容量（kVar） |
80 | 0.4 | 115 | 23 | 50 |
100 | 0.4 | 144 | 29 | 50 |
160 | 0.4 | 230 | 50 | 50 |
200 | 0.4 | 288 | 60 | 75 |
250 | 0.4 | 360 | 75 | 75 |
315 | 0.4 | 454 | 90 | 100 |
400 | 0.4 | 577 | 120 | 100 |
500 | 0.4 | 721 | 160 | 150 |
630 | 0.4 | 909 | 180 | 150 |
备注：不平衡目标值为3%以内，如需计算功率因数及不平衡度综合计算，Q=sqrt(Q无2+Q不2)。
